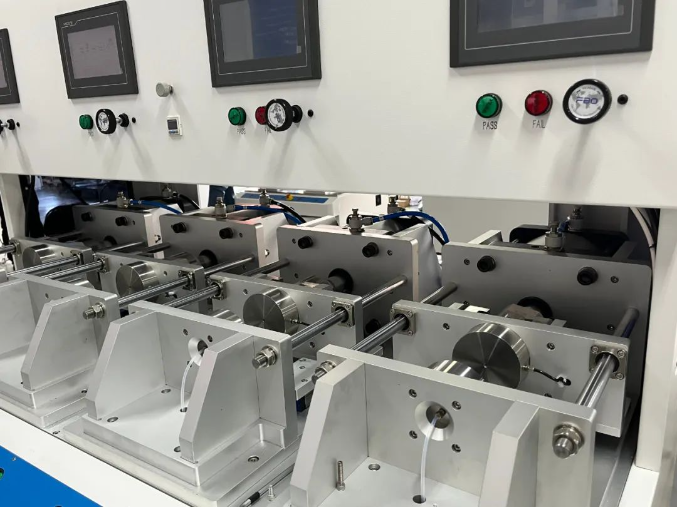

球阀四工位高压气密设备--AL1000s
客户要求:科讯球阀气密性测试,制定工装、测试模具、要求两端封口、满足1.5MPA压力测试。

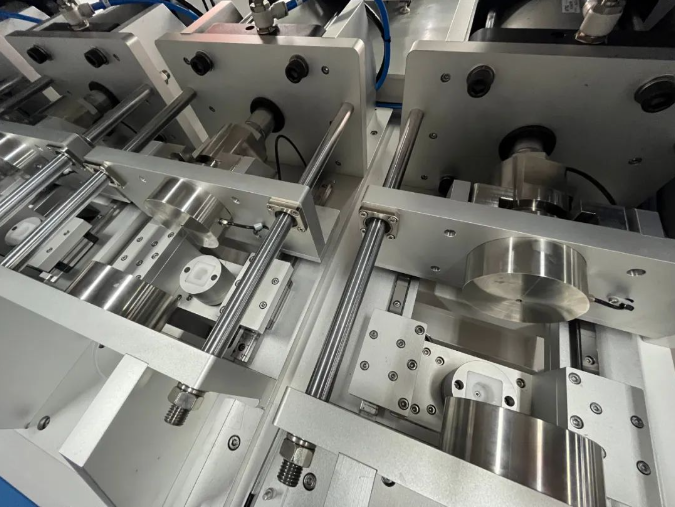

测试方案:此次测试采用的是我司AL1000S直压压损气密检测仪,仪器内置高精度、高量程测试阀岛MTVT,紧凑式机柜导轨安装设计,支持多种通讯协议,便于集成自动化,仪器可更接近气密测试模具安装,从而减少连接气路体积来确保测试灵敏度与精度的高性能直压气密测试仪,制定工装,封堵球阀左右开口,形成密封腔体往密封腔体内充气,输入气压:1.5±0.03Mpa,最后,测试门限:泄漏量依据实际产品验证而定。

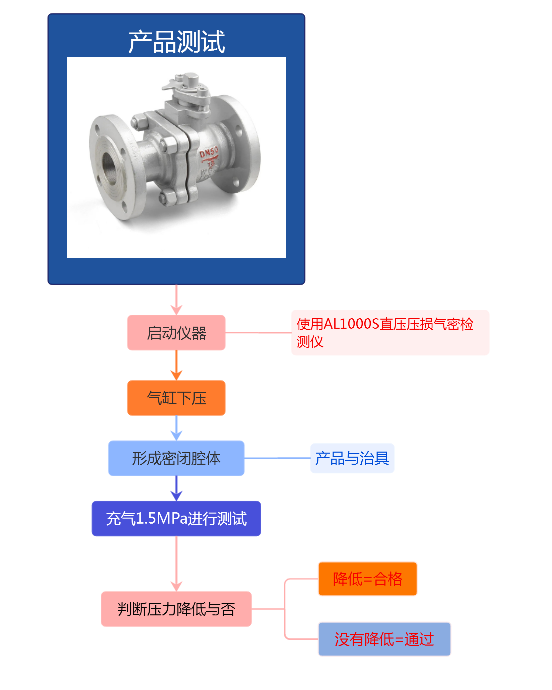

测试流程图:
