测试工装之于气密性检测设备的重要性
为什么需要测试工装?
因为很多需要做气密性检测的产品是没有充气孔的,需要在产品外围包裹气体进行测试,或者抽负压,所以需要为产品做相应的工装及模具。防水测试仪

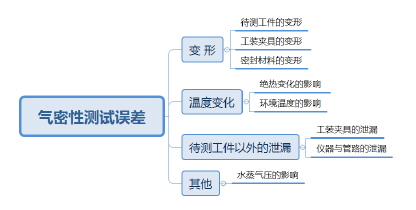

气密性检测系统的测试误差来源:
待测工件容积变化导致的误差
橡胶密封材料的微动造成待测工件的膨胀变形 气管的膨胀气路切换阀与密封件的微动等……
温度变化导致的误差
待测工件与夹具的温度差内部空气的升温(绝热 变化)待测工件、夹具的潮湿(气化热) 周围温度的变化, 测试回路中的电磁阀发热等……密封性检测仪
因待测工件以外的泄漏导致误差
夹具紧密密封部位的泄漏, 气管接头等部位的泄漏, 夹具、测试品的内部泄漏等……
测试工装制作的注意事项:
1. 外部泄漏和内部泄漏除了密封夹具的外泄漏,还应尽量防止内泄漏;
2. 包覆式测试工装的内容积越小,越能在较短的时间内获得高精度的泄漏测试,因此设计时尽可能往容腔内部添加填充物;
3. 泄漏测试时密封垫的微小变形, 和夹紧后密封垫状态的变动都会引起内压的变化,从而对测试结果产生较大的影响;

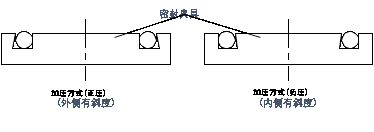

4. O形密封圈采用受内压时, O形密封圈不向外侧膨胀的沟槽设计(如后图);
5. 平密封垫很难防止夹紧后的密封垫不变形, 在夹具或汽缸的端面设置挡块比较有效;
6. 与浸水目测检査夹具并用时, 有时浸过水的测试品或夹具因温度的变化会暂时影响泄漏测试精度;
7. 在1台装置中使用多台测试仪时, 应使每个测试工件的夹紧机构气路互不干扰,独立工作;
8. 同时测试多个独立部分的泄漏时应防止排气干扰;防水检测仪
9. 测试工件会产生变形时应使用防止变形的挡块。
密封参考:

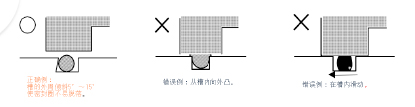

O形圈的构造应设计成不因变形而引起容积变化等,另外工装夹具松开时,O形圈不能脱落;
加压时,O形圈不可在槽内松动;
O形圈不能被卡住;
O形圈槽在加压的反侧应有斜度;
O形圈槽的合理设计;
压扁量应为O形圈直径的15~20%;
槽的斜度为5度左右。
密封材的退避槽参考:
为了确保密封O型圈能够可靠地固定在上下夹具上,O型圈受压时需要有退避槽如下图。
夹紧,密封参考:
对于平面密封垫,夹紧后为了使工件的金属面与夹具相接触应增设限位销;方博科技
密封线条与O型圈一样,当陷入槽内后可减少容积变化。此时为防止密封条被卡,需要有退避槽。
