手表密封性|高低压测试

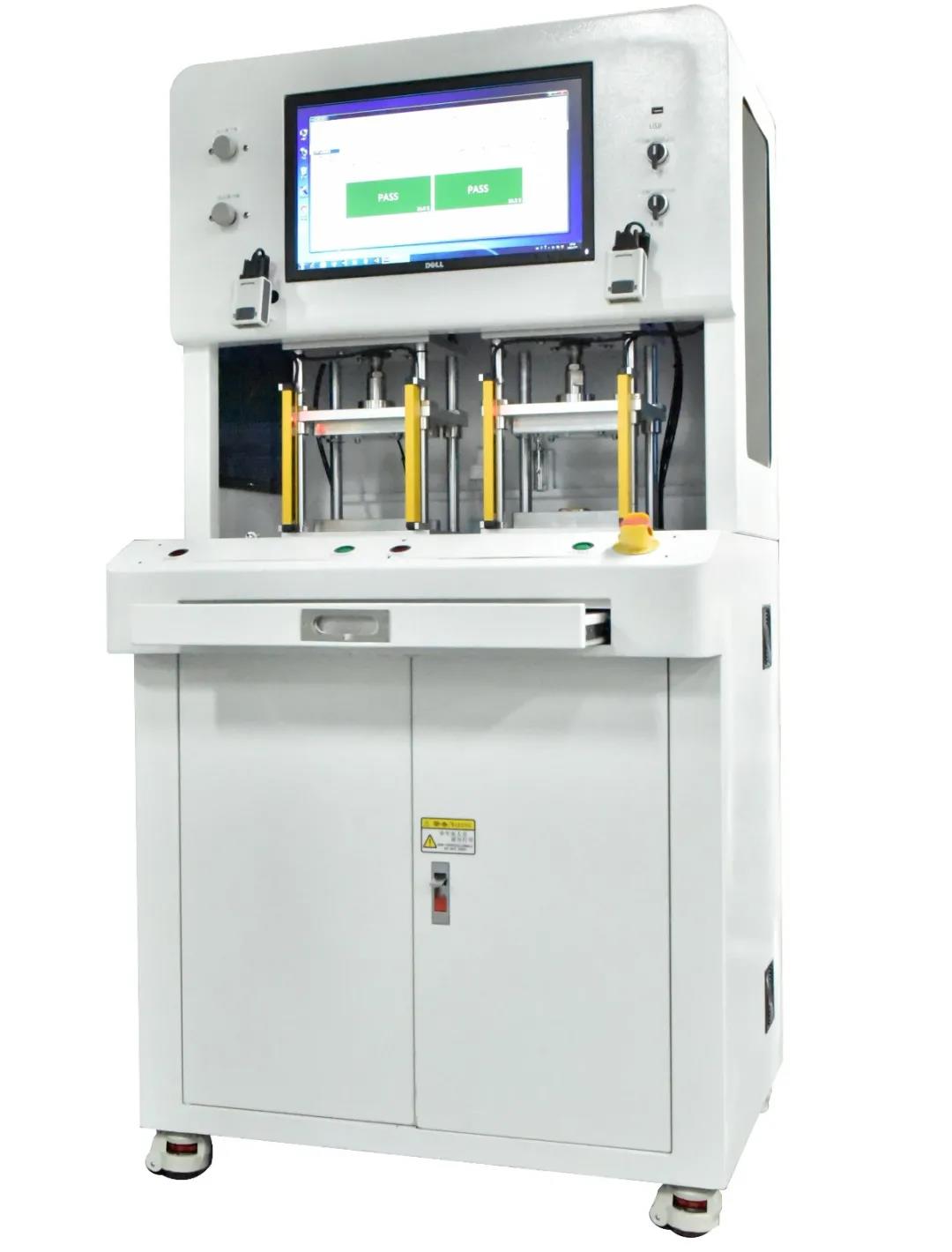

一台气密设备使用了:高、低压测试。在测试的时候先后使用低压、高压进行测试,测试结果更稳定了。


1



1.测试原理

  • 1.2MPa左右的空气压缩机的压缩空气接到气密测试仪内部。


  • 由气密测试仪将的压缩空气压力调节成500KPa。


  • 测试前,启动后气缸下压上模与下模压合,上模压块下压推动侧推小滑块移动,带动硅胶密封垫密封手表侧面MIC孔和平衡孔,产品在模具中成密封腔体,间接测试,产品与模具空隙间形成一个密闭的腔体。


  • 通过气密测试仪往密封腔体内10秒充到500KPa的气压,并关断充气源;经稳压15秒,测试5秒后,放气4秒,看泄漏量是不是在标准内(标准泄漏小于120pa),如果是,说明产品合格,如果大于该值说明产品不合格。(注:由于产品与模间空隙是密封的,气压下降的原因就是气压从TP与中框结合处漏了进去)。


  • 实际测试时,还有一种大漏的产品,就是充气一下充满了产品内部的,这时,通过释放模具与产品内的气压回气密测试仪储气罐与基准作对比,气压会上升,从而判断出来是大漏的产品。


2.参数要求

手表检测

  • 检测气压为正压500Kpa,检测流程:充气阶段10秒 — 保压阶段15秒 — 测试阶段5秒—排气4秒。


  • 判断方案(FAIL):


    ① 充气阶段,如气压低于495KPa,判断为Fail

    ②稳压阶段,如气压泄露量大于2 Kpa,判断为Fail;


  • 判断方案(PASS):

    测试阶段结束后,如泄露量在120Pa以内,则判断为PASS,否则为FAIL。


手机检测

密封后摄像头模组位置进行抽气和充气检测

检测功能

  • 检测PASS或FAIL时,气压为-15Kpa(负压),检测流程:抽气阶段5秒 — 保压阶段8秒 — 检测阶段5秒。


  • 判断方案(Fail):

    ① 抽气和保压阶段,如气压低于-14 Kpa(负压),判断为Fail;

    ② 检测阶段结束后和保压结束气压差大于0.1 Kpa,判断为Fail。


  • 判断方案(Pass):

    ①抽气阶段,气压高于-14Kpa(负压)且检测阶段结束和保压结束气压差小于0.1Kpa,判断为Pass。


分析漏点功能

  • 分析漏点时,气压为10Kpa(正压),对摄像头透气膜处进行充气30秒 (点击检漏充气30秒/次)。


3.仪器气压值调节
仪器:压力调节通过软件调节,手机和手表之间的测试,通过切换程序,实现切换测试气压。
