气密检漏仪主要功能是防水等级测试,如IPX5、IPX6、IPX7及IPX8等。在这里给大家解密一下测试压力和测试参数的设置技巧。通常如果客户产品有标准的检测参数,我们直接参数输入到气密性检漏仪中即可开始测试。但是对没有使用过气密性检漏仪的客户则需要了解一定的测试技巧,然后根据不同的需求,设置合理的参数。
比如客户需要对一个传感器做IPX7等级的防水测试,那么该用什么样的检测参数呢。首先需要知道IPX7标准的定义,IPX7标准就是把产品放置一米水深,浸泡30分钟,无有害影响。
根据水下压强的计算公式:
P=ρ*g*h --P表示压强,单位为帕Pa
ρ表示水密度,取1*103kg/m3
g是重力加速度,取9.8 N/kg
h代表被测物体在水里的深度,单位米(m)

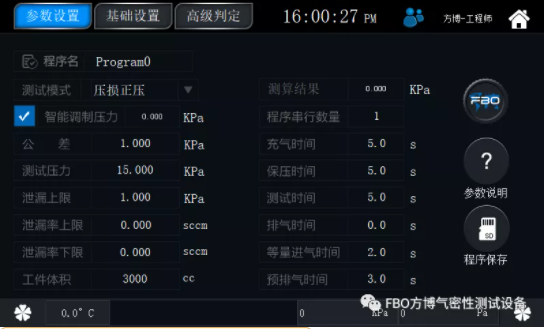

那么1米水水深压力相当于1*103kg/m3 *9.8N/kg*1m=9800Pa=9.8KPa ,那应该调为10KPA的检测压力。压力设置界面如下图所示
在气密检漏设备设置好测试压力后,需进行测试参数的设置。如充气时间,保压时间,检测时间,测试时间,排气时间,泄漏上限,泄漏下限等。
如下简单分析这些参数是在没有特定值的情况下如何来设置。
产品的判定标准则是根据泄漏上限进行判定,相同条件下,等级高的泄漏上限则小,反之则大。设定泄露上限时,可根据客户的产品做多次试验,检测出所有合格产品的允许的泄漏值范围大者为标准进行气密检漏设备测试参数的设置。
充气时间:充气时间主要是设置好气源对测试腔体充气以达到测试气压的时间。一般情况下,我们会根据气压的大小随意设置一个时间值(该值可以是估算值,也可以是经验值,最好稍微长一点),然后进行充气测试,观察腔体气压变化,记录腔体气压达到目标气压的时间,然后将该时间设置为充气时间,为了腔体气压更加充足,该时间可适当增加几秒。 稳压时间:稳压阶段主要是在气路阀门动作后保证气压稳定下来,从而进行测试。设置方法和充气时间类似,首先将时间设置成一个随意大小的值后开始测试,在进入保压阶段后观察,记录腔体气压没有波动或者波动很小时的一个时间值,将该值作为稳压时间,该时间可适当增加几秒,确保气压无太大波动。
测试时间:根据客户的样品做多次实验,将每个时间得到的泄漏量和客户需求相比较,检测出所有合格产品的允许的泄漏值的时间为标准测试时间 预排气时间:保证在预排气阶段内腔体气压接近大气压即可,一般2S左右 排气时间:保证在排气阶段内将腔体气压全部排出即可,一般3S左右
测试泄漏的参数有很多,以上只是空气泄漏仪测试最基本参数设置的方法,后续继续更新我司AL600系列的基本操作和参数设置方法。
