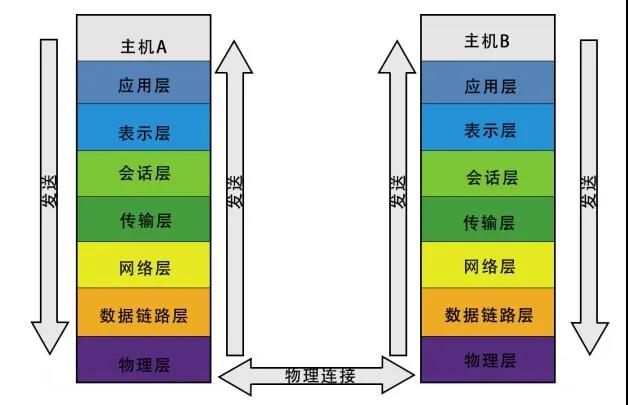

在了解我们设备使用的通信协议前，先普及一下“网络七层模型”，七层模型，亦称OSI（Open System Interconnection）。参考模型是国际标准化组织（ISO）制定的一个用于计算机或通信系统间互联的标准体系，一般称为OSI参考模型或七层模型。它是一个七层的、抽象的模型体，不仅包括一系列抽象的术语或概念，也包括具体的协议。如下图所示。

◑ 物理层

物理层负责最后将信息编码成电流脉冲或其它信号用于网上传输。

在程序员的世界里只有0和1，物理层就是将数据转化成0和1。

◑ 数据链路层

数据链路层通过物理网络链路提供可靠的数据传输。

0和1可以以任意数量组合，而数据链路层就是规定了0和1的分包形式，确定了网络数据包的形式。

◑ 网络层

网络层负责在源和终点之间建立连接。

可理解为我们现在要确定计算机的位置，怎么确定呢？IPv4，IPv6！

◑ 传输层

传输层向高层提供可靠的端到端的网络数据流服务。

可以理解为：每一个应用程序都会在网卡注册一个端口号，该层就是端口与端口的通信！常用的（TCP／IP）协议。

◑ 会话层

会话层建立、管理和终止表示层与实体之间的通信会话。

可以理解为：建立一个连接（自动的手机信息、自动的网络寻址）。

◑ 表示层

表示层提供多种功能用于应用层数据的编码和转化，确保以一个系统应用层发送的信息可以被另一个系统应用层识别。

可以理解为：解决不同系统之间的通信。eg：安卓下的QQ和Windows下的QQ可以通信。

◑ 应用层

OSI 的应用层协议包括文件的传输、访问及管理协议(FTAM)以及文件虚拟终端协议(VIP)和公用管理系统信息(CMIP)等。

接下来了解我们气密性设备使用的通信协议：

基于MODBUS的RS232,485,Ethernet通信方式。

◑RS232、RS485

这两个属于七层网络模型中的物理层，物理层定义了电平模式及两端的物理接口要求等。

◑Ethernet

这个不是单纯的属于某一层，而是对其中的物理层、链路层进行了定义。比如在链路中叫以太网帧。

◑Modbus

Modbus是应用层协议，只不过它不对下层进行指定，既可以使用RS232、RS484作为物理层，也可以用Ethernet定义的物理层、链路层。其中使用RS232、RS485时需要用URAT作为链路层对物理层进行指挥。使用Ethernet时则配合TCP、IP分别作为传输层和网络层，当然了，其实TCP/IP本身就是选用Ethernet作为链路层及物理层的。
