AL900S/D系列气密性测试仪

AL900系列气密性检测仪,是一款以压缩空气做为检测介质的低压型高精度无损气密检测仪。 采用正/负直压压损(压力损耗/衰减),克拉珀龙方程原理,向待测产品的内腔或外表施加一定的压力, 通过敏感型空气回...

型号
AL900D AL900S
领域
消费电子 智能穿戴 居家电器 汽车出行 能源电池 医疗器械 安防照明 线束连接

AL900系列气密性检测仪,是一款以压缩空气做为检测介质的低压型高精度无损气密检测仪。 采用正/负直压压损(压力损耗/衰减),克拉珀龙方程原理,向待测产品的内腔或外表施加一定的压力, 通过敏感型空气回路与高精度、高灵敏度压力传感器获取气压/时间曲线的变化,完成对被检测产品密封性能的判定。具有检测精度高、检测结果稳定、受外界环境因素影响小等诸多优点,适用于各行各业对于待检产品施加压力要低,检测精度要高的检测需求。

AL900系列气密性检测仪采用的技术有集成电脑系统、数据库、MES服务,精密压力返馈(PFB)自动调压阀,自主研发高精度气动阀岛(IVT),全触式大屏智能操作系统

测试模式:

AL900D系列气密检测仪采用差压压力衰变测试,AL900S系列气密检测仪采用压损测试(正压、负压), 等体积测试(正压、负压)

参照标准:

GB/T 4208-2017、IEC60529:2013

技术优势:

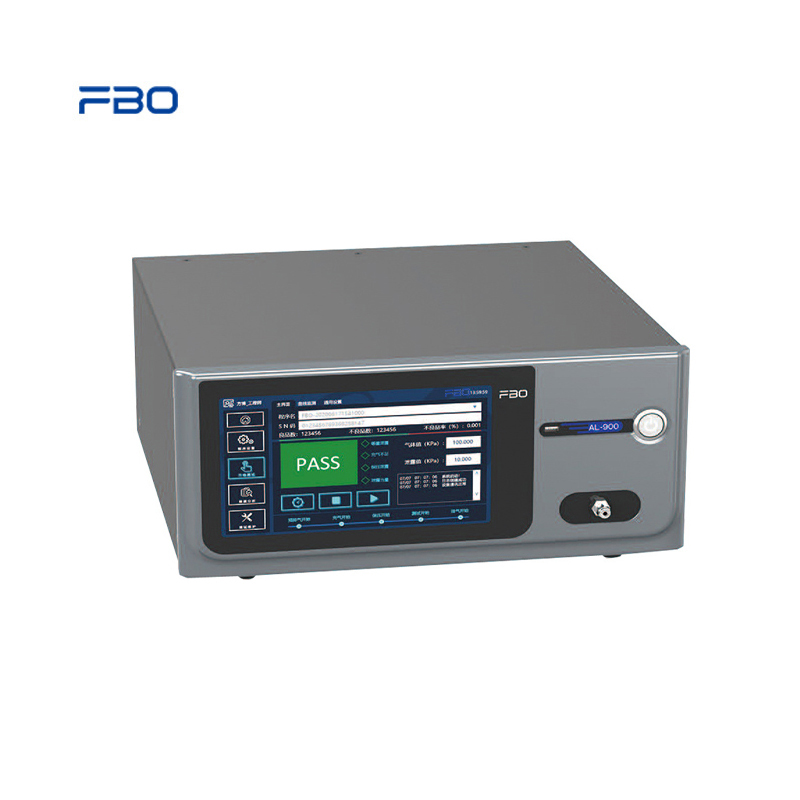

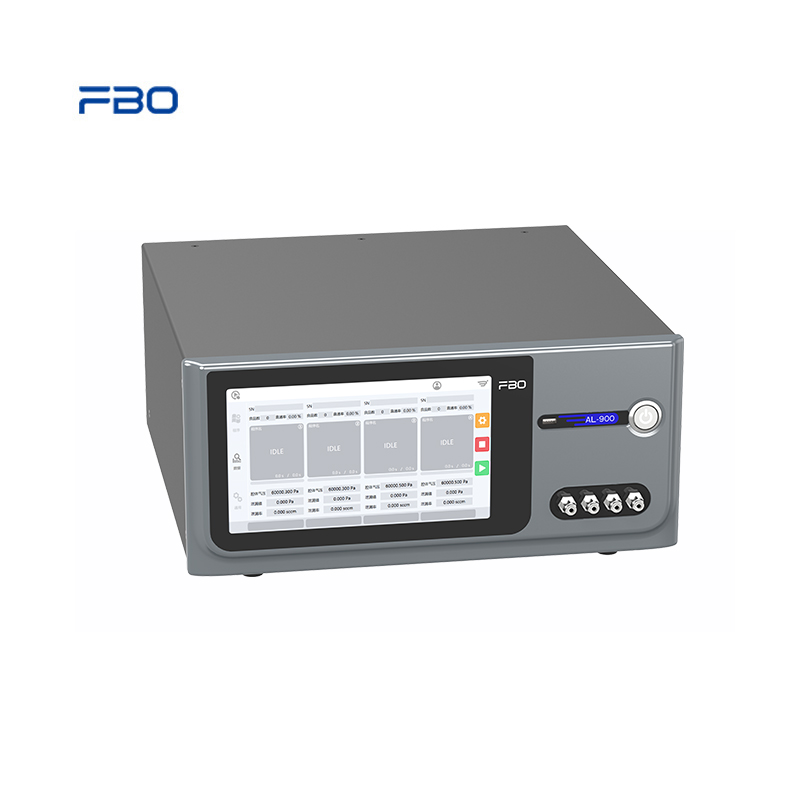

机身采用经典手提式轻巧便携设计,  430mm×200mm×512.5mm 重量12.65kg


AL900

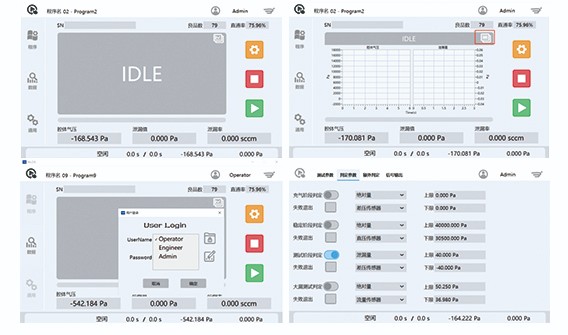

产品界面:


未标题-1

产品优势:

⊙7寸高分辩率真彩液晶触控屏,操控界面直观友好、简洁明了、清晰易懂,中英双语切换,可远程升级与维护;

强大的32ARM Cortex 高性能处理器和24A/D转换器, 先进专利算法;

专利精密阀岛、压力传感器专利信号调理电路、精密气路控制部品均采用进口国际知名品牌,性能稳定可靠;

/负压损,正/负等量,四种测量模式, 实时数据与曲线图形化显示(压力, 压力损失,压力损失率)结合智能校准、智能调制、智能回路补偿功能确保测试结果的准确性与精准度;

测试程序设置的编辑采用最直观的页面列表输值、钩选和智能AI设置与帮助相结合简单快捷;

最大64组测试程序预存,并支持用户对测试程序进行单选、组合串行,满足各种不同的产品测试要求;

测试数据实时存储统计与分析功能,结果涵盖日期/时间/SN/测试结果,数据防丢失的系统掉电自动记忆功能;

测试压力与泄漏判定显示结果单位Pa ,KPa , MPa , Kg, Bar,可分开设置, 让读值更直观。

自动压力传感器零点校准与误差修正功能;

标配校准用堵头,自动校准采用堵塞气路法验证仪器自身“无泄漏”环境确保仪器自身测试气路的密封性;

智能压力回路补偿可对每个测试程序的压力环境漂移进行补偿与纠正;

测试结果采用四点五段报警,区分大小漏;

测试状态, 测试中/合格/不合格, 集屏幕醒目提示与多重声、光、电需强制解除警示功能;

支持PCPLC连接, 集成多种通信与控制接口:RS232RS485USBJ45LTP外部控制输入输出I/O端口,并支持Modbus-RTU以及Modbus-TCP Modbus-CAN多种通讯总线技术协议;

外部工装夹具可编程控制功能, 直接驱动外部设备如气缸、光栅或其它声、光、电控制执行与报警器件工作, 支持自动化线无缝接入;

标配条码扫描、外接打印机、USB数据批量导出功能;

免费提供上下位机互通控投制软件开发,MES系统信息互通与管理对接组网开发服务;

出厂校准与标定溯源,并提供第三方计量校验服务支持;

模块化电/气组件设计, 稳定可靠, 维修拆换简单快捷,整机实行三年质保。


技术指标

 测试模式

 正压压损法、负压压损法、正压等量法、负压等量法

 测试介质

燥洁净且不含油份的压缩空气

 直压量程

0150 KPa

真空量程

0~-70 KPa

 压力单位

Pa KPa MPa Kg Bar

 测试精度

∆p(Leak) ±0.2%FS

压力调节

手动调压

压力调节精度

±0.2%FS

压力分辨率

0.1Pa

测试时间设置

0~999959

输入输出接口

dB9×1USB×2J45×1bB15×1dB25×1

气源

压缩空气(气源用户自备)

气源压力

0.5 MPa0.7 MPa73psi101psi

电源

110~220VAC±10%

净重

6.0Kg

 附件

气源管3米,测试管1.5米,用户手册,出厂报告

运用范围:


2222222222

更多咨询:

方博科技(深圳)有限公司也可根据用户要求,非标定制此气密检漏仪,请咨询我司销售人员或拨打13826543371(微信同号),或者点击右侧浮窗“在线咨询”人工咨询。
