精密电缸加压测试摄像头真的比较好吗?

精密电缸加压测试摄像头真的比较好吗?

摄像头用来实时呈现视频和音频的,摄像头已经进入了人们的生活中,摄像头作为人类生活中的一部分,它是十分重要的比如:

 给欲行不轨的小人威慑作用;当他意识到自己暴露在监控范围内,就不敢伸手,伸手必被抓。

 方便管理人员及时的了解把握工作的进度和状况,而不用亲自到办公现场也能实现人员、办公等情况的掌握。

 公司内如有员工私人物品丢失可通过监控录像重播找回等等。


同时摄像头镜头作为摄像头最重要的一部分,它的气密性也非常重要。因此消费者对它的气密性要求特别高,如果它的气密性不好,就容易在特殊天气下进入水汽从而出现故障,导致摄像头内部芯片损坏,摄像头不可使用等情况。

方博科技(FBO)对摄像头镜头的气密性也做了深入的研究,并取得了不错的成就,那么本次我们将分享一个摄像头镜头最新款的气密性检测仪器作为参考。

本客户案例为摄像头镜头的IPX7级防水等级的测试


















1. 工装设备夹具展示






1摄像头镜头表面的密封程度较高,这样的外形无法使用直接往内部充入气体的检测方法,容易因无法固定而出现检测结果出现偏差的情况。

2)所有,检测前,方博科技会根据车载摄像头镜头的形状定制一个模具工装,根据镜头的外形、直径、大小、需检测的地方来进行卡位;

3检测开始,将摄像镜头朝上放置进模具中,下方连接的圆孔往下放置卡位,此时上下模具进行闭合形成一个密闭的空间,再与我们的仪器连接,仪器内部有一个阀岛、储气罐等部件及我们设定好的程序,通过连接后,在检测线材的时候,按下启动键。

4在检测中,仪器会通过下方圆口往摄像头内部充气。如果摄像镜头是不密封的,出现漏气的现象,这时仪器中泄漏值显示数据也越来越大,同时压力值下降。这时候就能够判定摄像镜头是否漏气,仪器测试结果也会显示出NG,意味气密检测不通过。如果测试的摄像镜头不漏气,充气后工装模具里面的气体就会处于恒定的状态,仪器上面所显示的压力值与泄漏值也是稳定的,仪器测试结果则显示OK字样,表示气密性检测通过

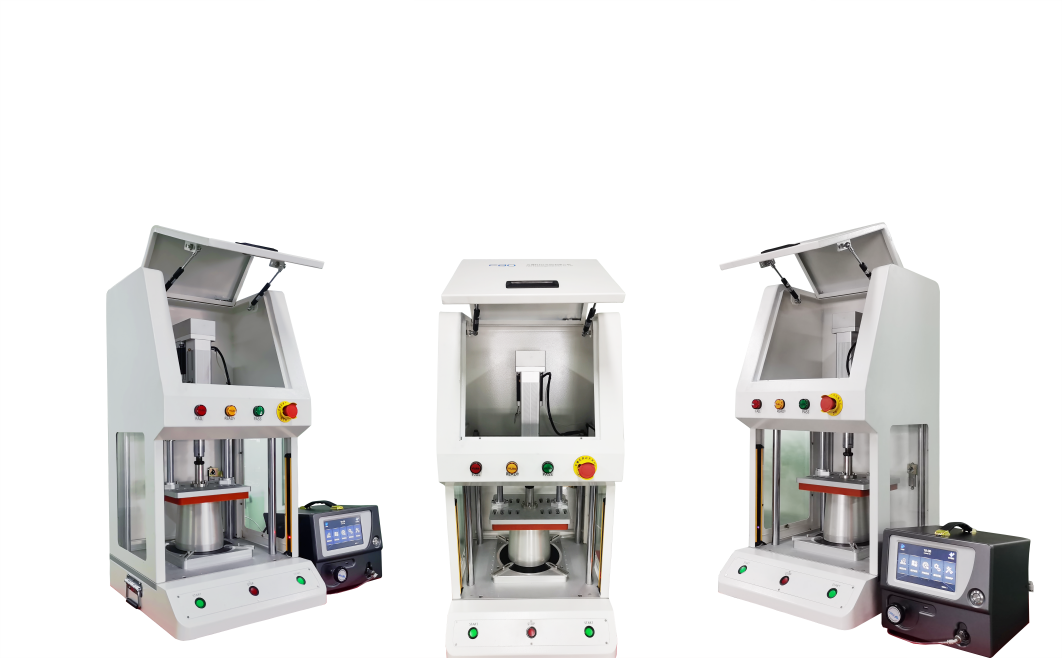

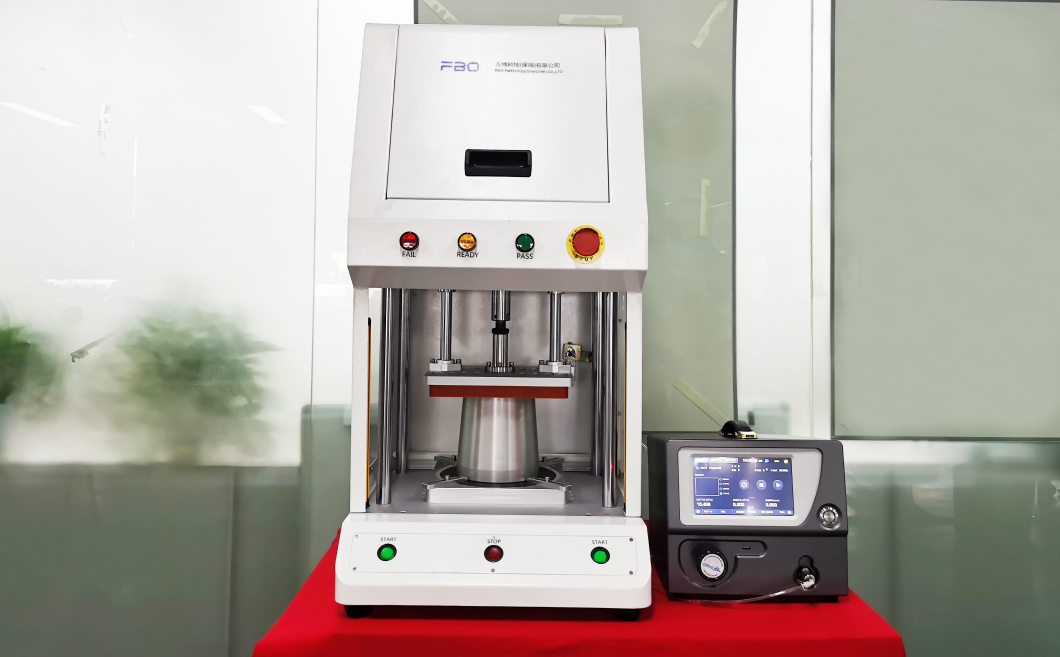

2. 工装设备展示





外观精美,所有材料都是方博科技精选,所有技术都是方博科技自主研发。

3. 新款的气密性检测设备的优势

与以往不一样的是将气缸换成了电缸。对比于气缸而言,电缸的优势有哪些呢?

1速度可控
传统气缸通过调节安装在气缸两侧的单向节流阀以实现速度的控制。这种速
度控制方式只适合在对速度值要求不高的场合。并且速度受到空压机压力的大小
以及电磁阀和通气孔孔径的大小的影响。而电缸通过控制输出电流的频率的高低
来控制其运行速度,并且具有连续可调的优势,反应速度快,通过反馈系统对速
度进行精确控制。

2终点缓冲控制,无冲击

一般当气缸的活塞运动速度较高时(1m/s左右),在行程的末端讲会猛烈撞击气缸的前后端盖,容易引起气缸的振动和损坏。
所以一般在端部安装缓冲装置(橡胶垫),以减少或消除端部撞击。或在气缸端部设置小的密闭空间,使动能转换为压力能。而电缸通过微处理器实时检测位置,并精确控制其速度的大小。当运动到端部位置时,迅速降低其运行速度,实现终点缓冲控制。


图一普通气缸的缓冲控制

3)可任意加入中间定位点
 气缸擅长做往复直线运动,也可以加入中间定位点,主要靠电磁阀,控制器和挡块组成,但定位的精度不高,只有0.5mm,最高也只能达到0.1mm。对于要求要多定点精确定位的用户来说,气缸远远不能满足他们的要求。而电缸能根据客户的需求在运动行程内任意位置加入任意数量的中间停止点。在精度方面,电缸也有绝对的优势,控制精度可以达到0.02mm. 

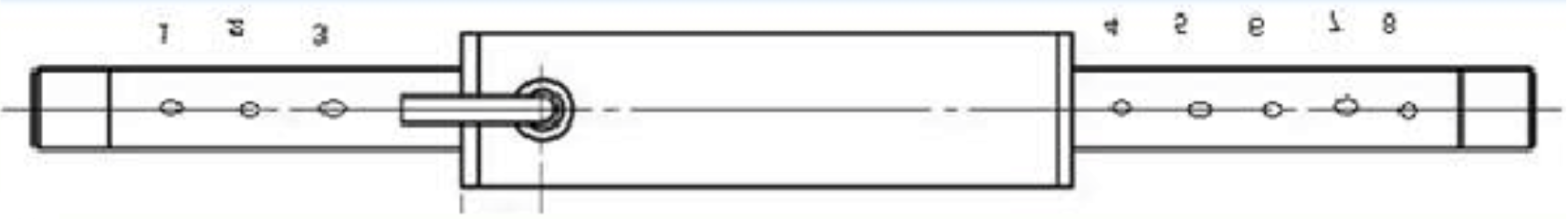

图二加入中间定位点

近年来,随着工业自动化生产线要求的不断提高电缸已慢慢进入了气动领域。电缸相比于传统气缸具有明显的优势。不但省去了传统气缸的管路和电磁阀,没有漏气和维护的烦恼,并且通过速度的实时控制,消除了传统气缸的振动问题。配合力驱自动化公司系列驱动器产品,更可实现速度,定位(可在行程中任意位置设置暂停)的精确控制
