摄像镜头的防水气密性测试

镜头是相机、电影摄影机、放映机用以生成影像的光学部件，可将我们生活中的一些美好风光、画面记录拍摄下来，同时也可以做为看护摄像头看家护院、观察厂房、街道、花园等室外场景。因此消费者对镜头具有良好的防水能力，可以抗风吹雨打的要求非常高。气密性检漏设备

基于以上镜头防水气密性测显的尤为重要, 因为镜头的防水性能气不好，就容易在特殊天气下进入水汽从而出现故障，导致镜头或摄像头内部芯片损坏不可使用等情况。密封性检测仪

本客户案例为摄像头镜头的IPX7级防水等级的测试

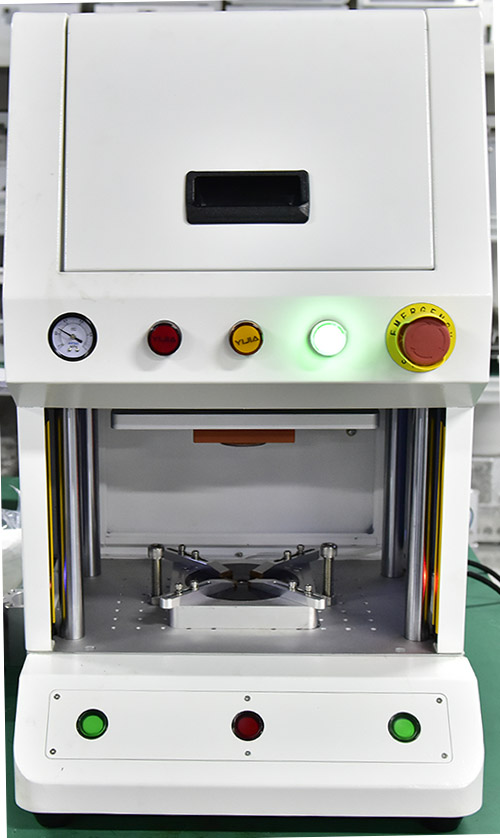

测试夹具实物图如下:

测试夹具难点:

1.因为摄像头镜头整体呈圆柱体，体积小巧，整体呈不规则的形状，表面使用黑色的防水性壳料进行包裹，摄像头镜头表面光滑，前端是使用圆形的镜面做成的镜头，背面是连接摄像头的旋扣；

2.摄像头镜头表面的密封程度较高，这样的外形无法使用直接往内部充入气体的检测方法，容易因无法固定而出现检测结果出现偏差的情况。真空检漏仪

解决办法:

1.依据摄像头镜头的形状定制一个定位可调模具工装，根据镜头的外形、直径、大小、需检测的地方来进行卡位；

2.将摄像镜头朝上放置进模具中，下方连接的圆孔往下放置卡位，此时上下模具进行闭合形成一个密闭的空间，与AL601MP气密检测仪连接；

3.在检测中，AL601MP气密检测仪往摄像头内部充气。如果摄像镜头是不密封的，出现漏气的现象，这时仪器中泄漏值显示数据也越来越大，同时压力值下降。这时候就能够判定摄像镜头是否漏气，仪器测试结果也会显示出FAIL，意味气密检测不通过。如果测试的摄像镜头不漏气，充气后工装模具里面的气体就会处于恒定的状态，仪器上面所显示的压力值与泄漏值也是稳定的，仪器测试结果则显示PASS字样，表示气密性检测通过。
