汽车零部件之纯电动汽车电池包密封性气密检测

随着电动汽车的发展，动力电池Pack作为纯电动汽车的核心部件直接影响到整车的安全性。电池Pack的开发需要充分考虑多方面的安全因素，和对设计方案进行反复验证优化,防止电池PACK压力累积发生安全事故。因此对电池箱体的强度、刚度、散热、防水、绝缘等设计要求很高，所以电池箱体的设计和密封性测试就显得至关重要。随着Pack产量的的提高以及对Pack自动化生产的要求，简单的水检法变得越来越不实用，使用气密性检漏仪测试Pack气密性的方法获得越来越多人的信赖。

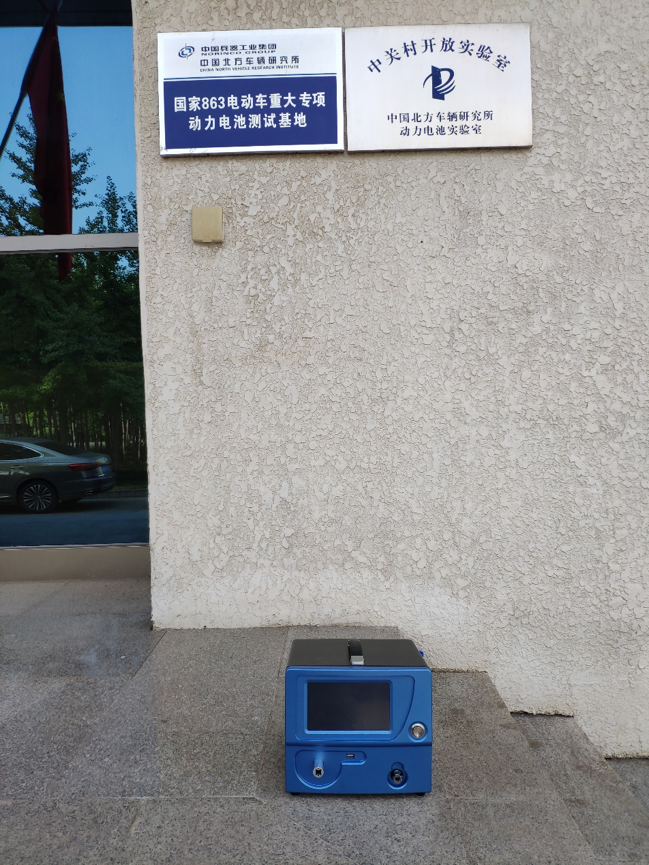

本客户案例为: “中国兵器工业集团 中国北方车辆研究所 国家863电动车重大专项动力电池测试基地”

因为新能源汽车电池包都会采用PUW防爆阀进行防护，防止电池PACK压力累积发生安全事故。所以测试时只需要一台FBO AL701EP(自动调压)气密测试仪外加一个气密夹具卡爪和电池包快速连接即可简单快捷完成测试.

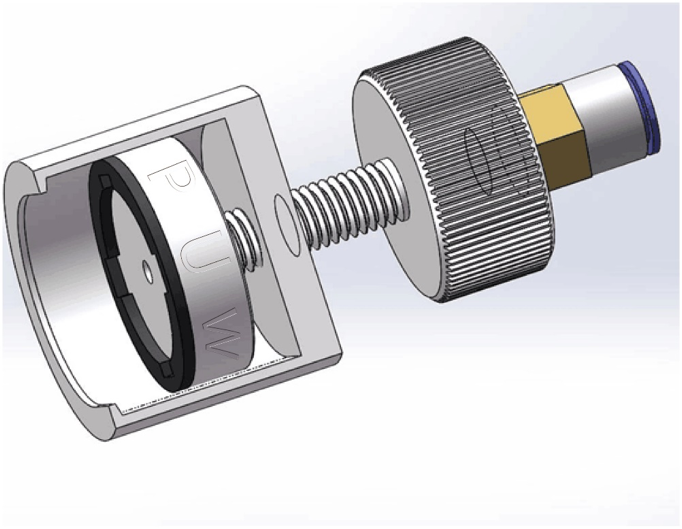

气密夹具卡爪如下图:

AL701EP升级版自动调压气密性检测仪如下图:

电池包气密检测仪参数设置和测试操控如下：

1、开启AL701EP气密性测度仪电源开关, 接通压缩空气, 设置好: 测试压力、允许泄漏量上限、充气时间、稳压时间、测试时间、排气时间等参数。

2、把气密夹具卡爪套进防爆阀本体与电池包箱体之间的凹槽中；

3、顺时针旋转锁紧转轴，把防爆阀上盖压紧；

4、快速接头插入气管 Ø6进气管，开启气密仪，按START键开始测试。

5、测试完成后，逆时针拧松转轴，即可取下夹具。

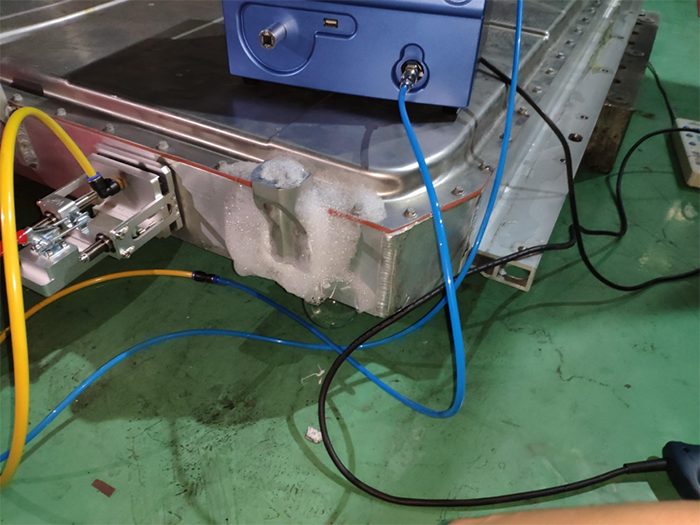

检测现场实拍
